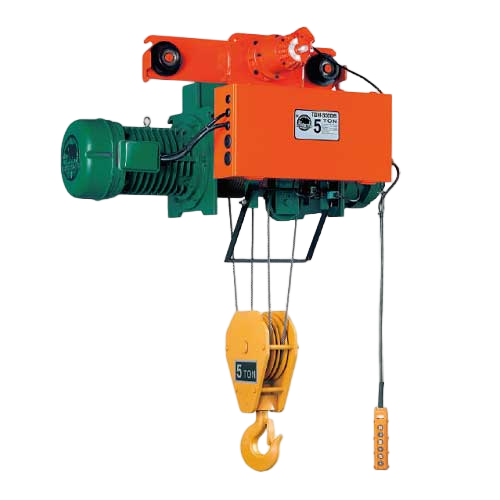

BLACK BEAR TB Series

รอกสลิงไฟฟ้า BLACK BEAR TB Series (AC Brake)

BLACK BEAR TB Series (DC Brake) เป็นระบบรอกสลิงไฟฟ้าพร้อมมอเตอร์เบรก DC จากไต้หวัน มีคุณภาพสูงและเงียบ เบรกแม่เหล็กไฟฟ้ากระแสตรงใช้เทคโนโลยี INTORQ มีรุ่นแบบความเร็วเดียว (Single Speed) และความเร็วสองขั้นตอน (Dual Speed) สามารถเคลื่อนที่ได้ในทิศทาง 4 ทิศทาง มีหลากหลายขนาดน้ำหนักยกให้เลือก ลดการสึกหรอและเสียหายของคานเครนได้ดี

BLACK BEAR TB Series (AC Brake) is an electric wire rope hoist with AC brake motor from Taiwan. It is high quality and quiet. The electromagnetic brake uses INTORQ technology. Single speed and dual speed models are available. It can move in four directions. Reduce wear and damage to the crane beam.

request a quote
Categories , Tags , , , , ,

คุณสมบัติ

  • จานมอเตอร์เบรกถูกออกแบบใหม่ช่วยให้ประสิทธิภาพการเบรกดีขึ้น
  • มอเตอร์ขับรอกประสิทธิภาพสูง เสียงเงียบ กินไฟน้อยใช้งานได้ทุกสถานที่
  • กล่องควบคุมไฟฟ้า ผ่านมาตรฐาน IP20
  • ชุดเฟืองขับรอกขนาดเล็กลง ผลิตจากเหล็กอัลลอยชุบผิวแข็งลดการสึกหรอของคาน
  • สายสลิงใช้ตามมาตรฐาน JIS no.6
  • ขนาดของล้อดึงสายสลิงเหมาะสมกับการใช้งาน
  • ตะขอล่างใช้กระบวนการทุบร้อนขึ้นรูปและมีลูกปืนทำให้หมุนได้ 360 องศา

FEATURES

  • The motor brake plate has been redesigned to improve braking efficiency.
  • The high-performance drive motor is quiet, consumes less power, and can be used in all locations.
  • The electrical control box meets the IP20 standard.
  • The small-sized hoist drive gear is made of hardened galvanized steel to reduce wear and tear.
  • The wire rope is compliant with JIS no.6 standard.
  • The size of the traction wheel is suitable for the intended use.
  • The lower hook undergoes a hot forging process and has bearings for 360-degree rotation.

SPECIFICATIONS

Model Capacity
(ton)		 Lift
(m)		 Hoisting Traversing Wire Rope
Speed(m/min) Motor
kw pole 		 ED% Speed(m/min) Motor
kw pole 		 ED% Ø mm R/F
60Hz  50Hz Single  Dual 60Hz  50Hz Single  Dual
TBH-500 5 6 7.3 6.1 7.5 40 40/20 18 15 0.6 40 40/20 Ø 10 2/4
4P 4P
TBHD-500 9 7.3/2.4 6.1/2.0 7.5/2.4 18/6 15/5. 0.6/0.2
12 4/12P 4/12P
TBH-750 7.5 6 7.3 6.1 11 40 40/20 20 17 1.1 40 40/20 Ø 14 2/4
4p 4P
TBHD-750 9 7.3/2.4 6.1/2.0 11/37 20/6 17/6 1.1/0.37
12 4/1 2P 4/12P
TBL-1000 10 6 5 4.2 11 40 40/20 18 15 0.75X2 40 40/20 Ø 16 1/4
4p 4P
TBLD-1000 9 5.0/1.7 4.2/1.4 11/37 18/6 15/7 0.75/0.25X2
12 4/1 2P 4/12P
  • R/F=Reeving/falling numbers.
  • Dual speed model under green shadow.
  • Traversing pinion 5 ton M3.5x12t, 7.5 ton M3.5x20t, 10 ton M3.5x23t.
  • Traversing motor standard supply, 50 Hz or 60Hz all used 4 pole, or please specify.
  • Traversing motor: 5 ton used planetary reducing gear motor, 7-10 ton used reducing gear motor.

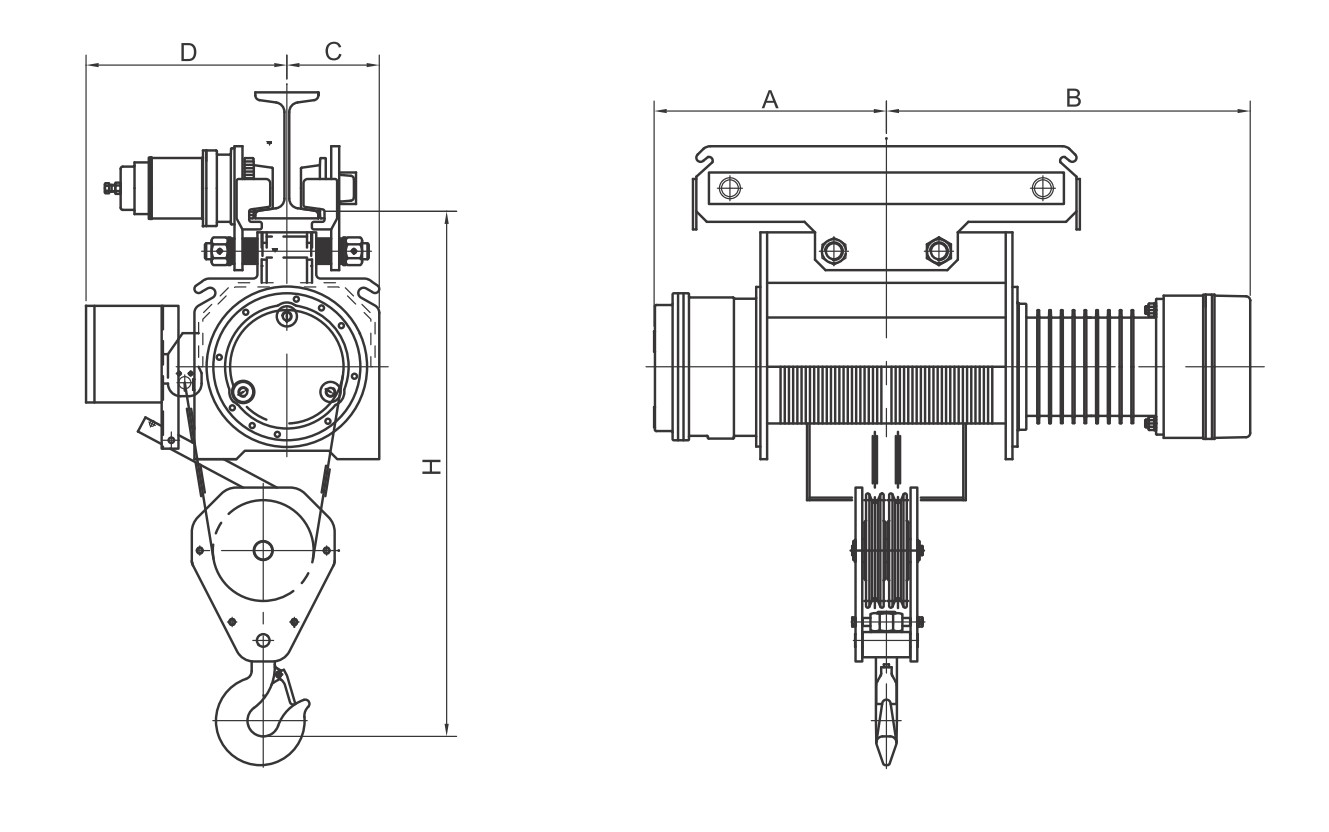

DIMENSION

dms BLACK BEAR TB Series
BLACK BEAR TB Series
BLACK BEAR TB Series
Model Approximate Dimension (mm)  Adjust for Std.
I-Beam (mm)		 Approximate
Weight (kg)
H A B C D
Single  Dual Single  Dual Single  Dual
TBH-500 1250 553 776 946 220 255 488 488 125-175 590
TBHD-500 603 826 996 630
743 966 1135 710
TBH-750 2000 608 921 1000 240 240 612 612 150-200 990
TBHD-750 743 1056 1135 1020
833 1146 1225 1060
TBL-1000 2000 605 903 982 340 340 640 725 150-200 970
TBLD-1000 573 917 1050 640 725 1000
773 1017 1150 585 625 1040
  • R/F=Reeving/falling numbers.
  • Dual speed model under green shadow.
  • Traversing pinion 5 ton M3.5x12t, 7.5 ton M3.5x20t, 10 ton M3.5x23t.
  • Traversing motor standard supply, 50 Hz or 60Hz all used 4 pole, or please specify.
  • Traversing motor: 5 ton used planetary reducing gear motor, 7-10 ton used reducing gear motor.
