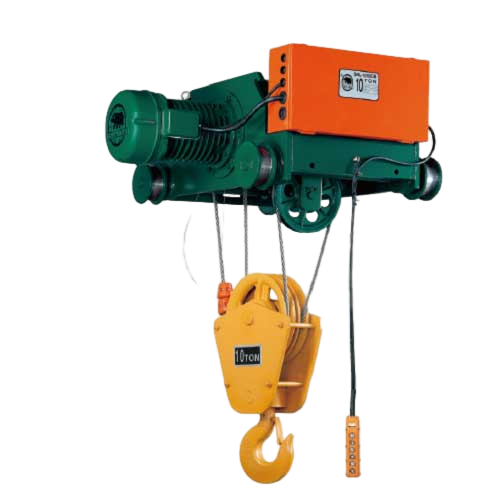

BLACK BEAR SB-SC-SE Series

รอกสลิงไฟฟ้า BLACK BEAR SB-SC-SE Series (DC Brake)

BLACK BEAR SB-SC-SE Series (DC Brake) เป็นระบบรอกสลิงไฟฟ้าพร้อมมอเตอร์เบรก DC จากไต้หวัน มีคุณภาพสูงและเงียบ เบรกแม่เหล็กไฟฟ้ากระแสตรงใช้เทคโนโลยี INTORQ มีรุ่นแบบความเร็วเดียว (Single Speed) และความเร็วสองขั้นตอน (Dual Speed) สามารถเคลื่อนที่ได้ในทิศทาง 4 ทิศทาง มีหลากหลายขนาดน้ำหนักยกให้เลือก ลดการสึกหรอและเสียหายของคานเครนได้ดี

BLACK BEAR SB-SC-SE Series (DC Brake) is an electric wire rope hoist with DC brake motor from Taiwan. It is high quality and quiet. The electromagnetic brake uses INTORQ technology. Single speed and dual speed models are available. It can move in four directions. Reduce wear and damage to the crane beam.

request a quote
Categories , Tags , , , , ,

คุณสมบัติ

  • จานมอเตอร์เบรกถูกออกแบบใหม่ช่วยให้ประสิทธิภาพการเบรกดีขึ้น
  • มอเตอร์ขับรอกประสิทธิภาพสูง เสียงเงียบ กินไฟน้อยใช้งานได้ทุกสถานที่
  • กล่องควบคุมไฟฟ้า ผ่านมาตรฐาน IP20
  • ชุดเฟืองขับรอกขนาดเล็กลงผลิตจากเหล็กอัลลอยชุบผิวแข็งลดการสึกหรอของคาน
  • สายสลิงใช้ตามมาตรฐานJIS no.6
  • ขนาดของล้อดึงสายสลิงเหมาะสมกับการใช้งาน
  • ตะขอล่างใช้กระบวนการทุบร้อนขึ้นรูปและมีลูกปืนทำให้หมุนได้ 360 องศา

FEATURES

  • The motor brake plate has been redesigned to improve braking efficiency.
  • The high-performance drive motor is quiet, consumes less power, and can be used in all locations.
  • The electrical control box meets the IP20 standard.
  • The small-sized hoist drive gear is made of hardened galvanized steel to reduce wear and tear.
  • The wire rope is compliant with JIS no.6 standard.
  • The size of the traction wheel is suitable for the intended use.
  • The lower hook undergoes a hot forging process and has bearings for 360-degree rotation.

SPECIFICATIONS

Model Capacity
(ton)		 Lift
(m)		 Hoisting Traversing Wire Rope
Speed(m/min) Motor ED% Speed(m/min) Motor
kw pole 		 ED% Ø mm R/F
60Hz  50Hz kw pole  Single  Dual 60Hz  50Hz Single  Dual
SBH-500 5 6 7.3 6.1 7.5 40 40/20 21 18 7.5 40 40/20 Ø 10 2/4
4 P 4 P
SBHD-500 9 7.3/2.4 6.1/2.0 7.5/2.5 21-7. 18/6 0.75/0.25
12 4/12P 4/12P
SBH-750 7.5 6 7.3 6.1 11 40 40/20 20 17 1.1 40 40/20 Ø 14 2/4
4p 4 P
SBHD-750 9 7.3/2.4 6.1/2.0 11/3.7 20-6 17-6. 1.1/0.37
12 4/1 2P 4/12P
SBL-1000 10 6 5 4.2 11 40 40/20 15 13 1.1 40 40/20 Ø 16 1/4
4p 4 P
SBLD-1000 9 5.0/1.7 4.2/1.4 11/3.7 15-6 13-4 1.1/0.37
12 4/1 2P 4/12P
SCAH-1000D 6 5.1 4.3 11 40 40/20 17 14 1.1 40 40/20 Ø 16 2/4
4p 4 P
SCAHD-1000D 9 5.1/1.7 4.3/1.4 11/3.7 17-6 14-5 1.1/0.37
12 4/1 2P 4/12P
SEAL-1500 15 8 4.4 3.7 13 40 40/20 18 15 1.5 40 40/20 Ø 20 1/4
4p 4 P
SEALD-1500 10 4.4/1.5 3.7/1 13/4.3 18-6 15-5 1.5/0.5
12 4/1 2P 4/12P
SCAL-2000 20 8 3.2 2.7 13 40 40/20 18 15 1.5 40 40/20 Ø 20 1/4
4p 4 P
SCALD-2000 10 3.2/1.1 2.7/0.9 13/4.3 18-6 15-5 1.5/0.5
12 4/1 2P 4/12P
  1. R/F=Reeving/falling numbers.
  2. Dual speed model under green shadow.
  3. Traversing pinion 5 ton M3.5×23,7.5 ton M3.5x20t, 10-20 ton M3.5x23t.
  4. Traversing motor standard supply, 50 Hz or 60Hz all used 4 pole, or please specify
  5. Traversing motor: used reducing gear motor.

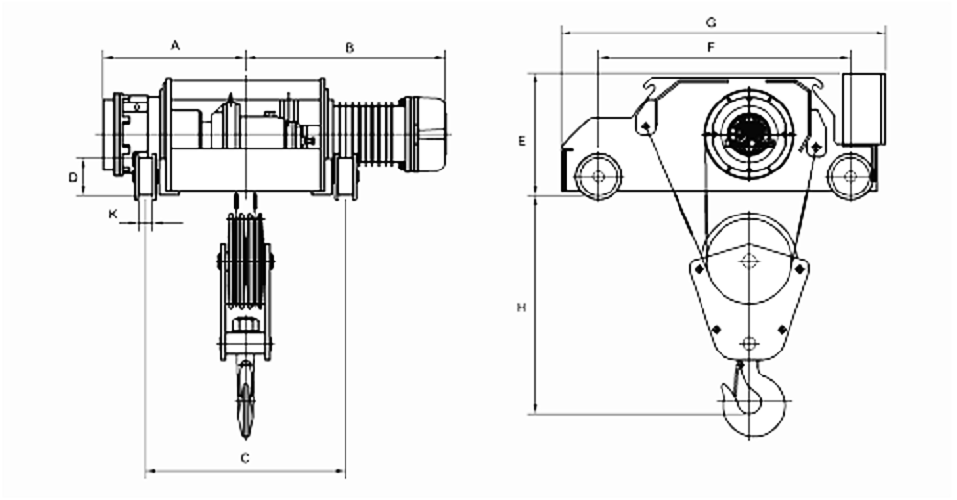

DIMENSION

SB.SC_.SE-SERIES-2
BLACK BEAR SB-SC-SE Series
BLACK BEAR SB-SC-SE Series
Model Approximate Dimension (mm)  Approximate
Weight (kg)
H A B C D E F G K
Single  Dual Single  Dual
SBH-500 750 553 776 946 850 150 545 690 988 45 680
SBHD-500 603 826 996 850 690
743 966 1136 1150 720
SBH-750 1200 608 921 1000 850 160 550 790 1095 60 880
SBHD-750 743 1056 1135 1150 1050
833 1146 1225 1300 1250
SBL-1000 1300 605 903 982 850 160 570 970 1280 60 1070
SBLD-1000 673 971 1050 1150 1080
773 1071 1150 1150 1210
SCAH-1000D 1500 702 903 982 850 180 580 920 1250 60 1290
SCAHD-1000D 817 1018 1097 1150 1430
914 1115 1194 1300 1590
SEAL-1500 1550 690 1040 1040 1150 200 715 1160 1500 60 1550
SEALD-1500 735 1086 1086 1150 1765
801 1152 1152 1300 2000
SCAL-2000 1700 760 1040 1040 1150 200 715 1160 1500 60 1950
SCALD-2000 806 1086 1086 1150 2080
872 1152 1152 1300 2230
  1. R/F=Reeving/falling numbers.
  2. Dual speed model under green shadow.
  3. Traversing pinion 5 ton M3.5×23,7.5 ton M3.5x20t, 10-20 ton M3.5x23t.
  4. Traversing motor standard supply, 50 Hz or 60Hz all used 4 pole, or please specify
  5. Traversing motor: used reducing gear motor.
